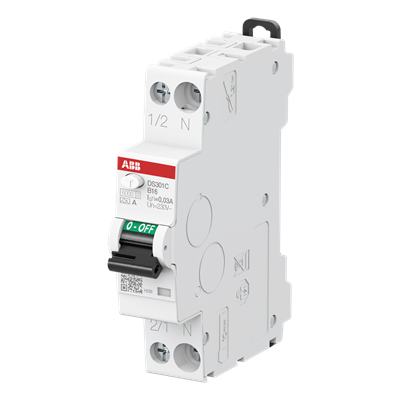

ABB FI/LS B16A/0,03A DS301CA
EGG Art.Nr.:
1405231
Herstellernummer:
2CSR255163R1165
Produktinformationen "ABB FI/LS B16A/0,03A DS301CA"
Technische Daten
Normen:
IEC/EN 61009-1
IEC/EN 61009-2-1
Auslösecharakteristik:
B
Fehlerstromart:
Typ A
Bemessungsbetriebsspannung:
(nach IEC 60898-1) 240 V
Bemessungsisolationsspannung (Ui):
(nach IEC / EN 60664-1) 500 V
Betriebsspannung der Prüfeinrichtung (Ut):
170 ... 264 V
Bemessungsstoßspannungsfestigkeit (Uimp):
4 kV
Isolationsprüfspannung:
2.5 kV
Eingangsspannungsart:
AC
Bemessungsstrom (In):
16 A
Bemessungsfehlerstrom:
30 mA
Bemessungsschaltvermögen:
6 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu):
6 kA
Bemessungsausschaltvermögen (IΔm):
EN 61009-1 6000 A
IEC 61009-1 4500 A
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics):
6 kA
Bemessungsfrequenz (f):
50 … 60 Hz
Verlustleistung:
Durchschnitt pro Pol 1.415 W
Phasen Pol 2.11 W
Neutralleiter 0.72 W
insgesamt 2.83 W
Einspeisung:
Beliebig
Schaltstellungsanzeige:
Rot AN / Grün AUS
Energiebegrenzungsklasse:
3
Elektrische Lebensdauer:
7000 Zyklen
Mechanische Belastbarkeit:
7000 Zyklen
Anzahl geschützter Pole:
1
Anzahl Pole:
1P+N
Anzahl Modulabstände pro DIN-Schiene:
1
Fehleranzeige:
blaue Markierung unter dem Schalthebel
Zeitverzögerung FI:
unverzögert
Überspannungskategorie:
III
Position des N-Leiters:
Rechts
Anzugsdrehmoment:
1.2 N·m
Zubehörtyp:
PSc Phasenschiene, Schaltsperre, Vorhängeschloss
Bedienteilausführung:
Schalthebel - Isolierstoffgruppe II, schwarz RAL 9005, plombierbar in den Stellungen ON (EIN) / OFF (AUS)
Gehäusetyp:
Isolierstoffgruppe I - II, RAL 7035
Montageart:
DIN-Schiene
Typ Schraubklemme:
störungssicherer, doppelgerichteter Zylinderlift-Anschluss
Einbaulage:
beliebig
Zubehör anbaubar:
Nein
Anschlussmöglichkeit:
Sammelschiene 10 ... 10 mm²
starr 1.5 ... 16 mm²
flexibel 1.5 ... 16 mm²
Bemessungsquerschnitt:
(1 - starr) 1.5 … 16 mm²
(4 - mehrdrähtig) 1.5 … 10 mm²
Abisolierlänge:
10 mm
Anschlussart:
Schraubklemme
