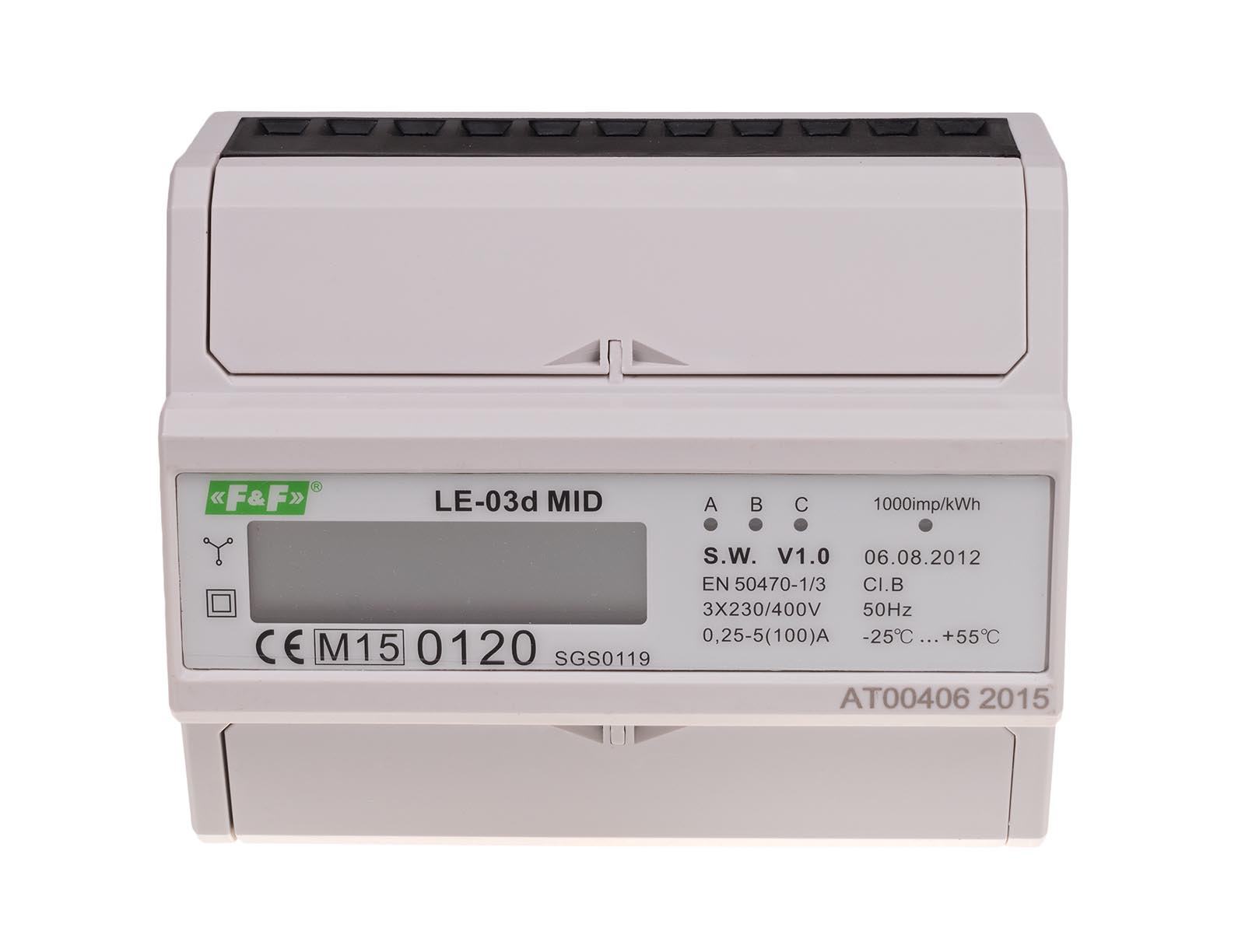

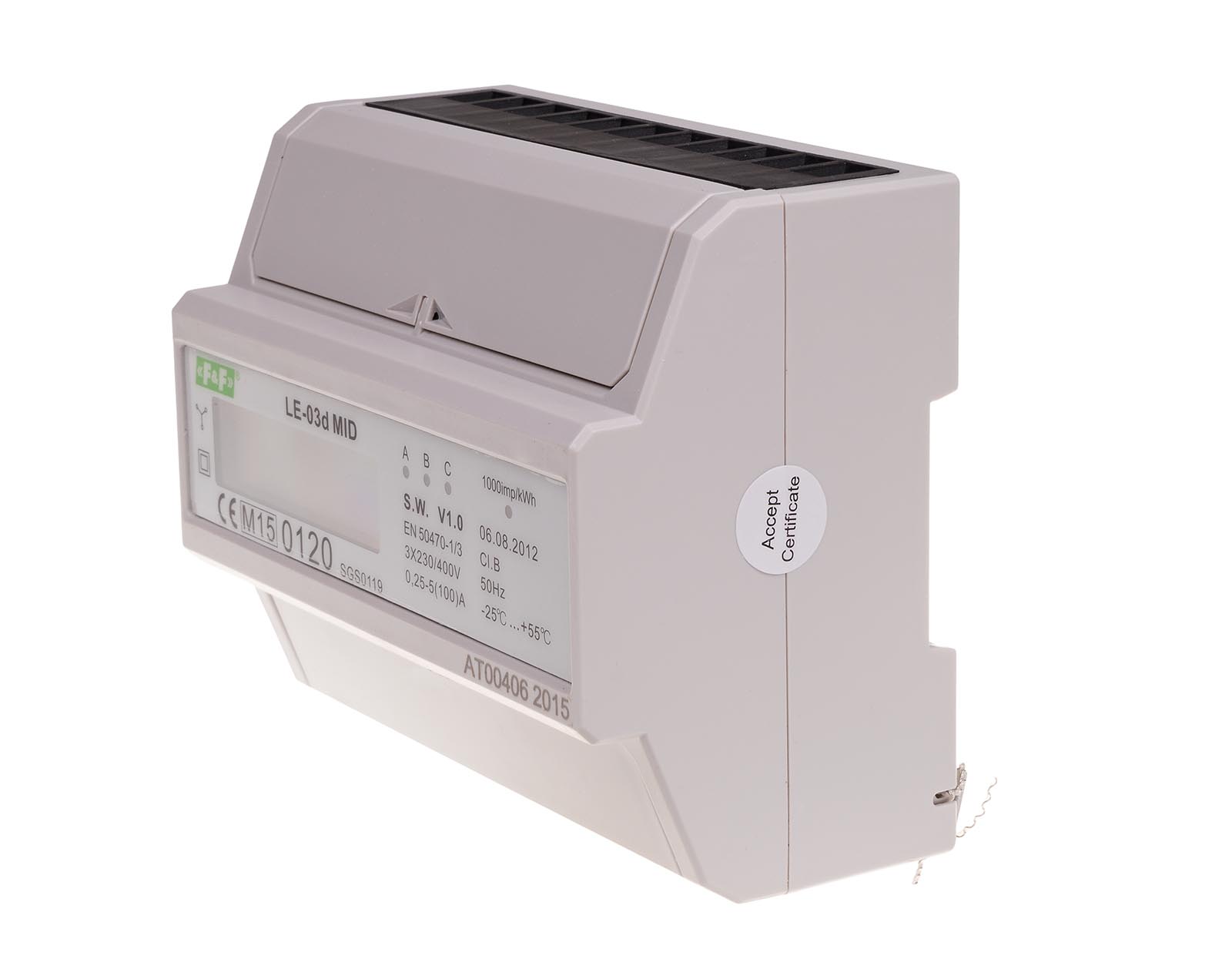

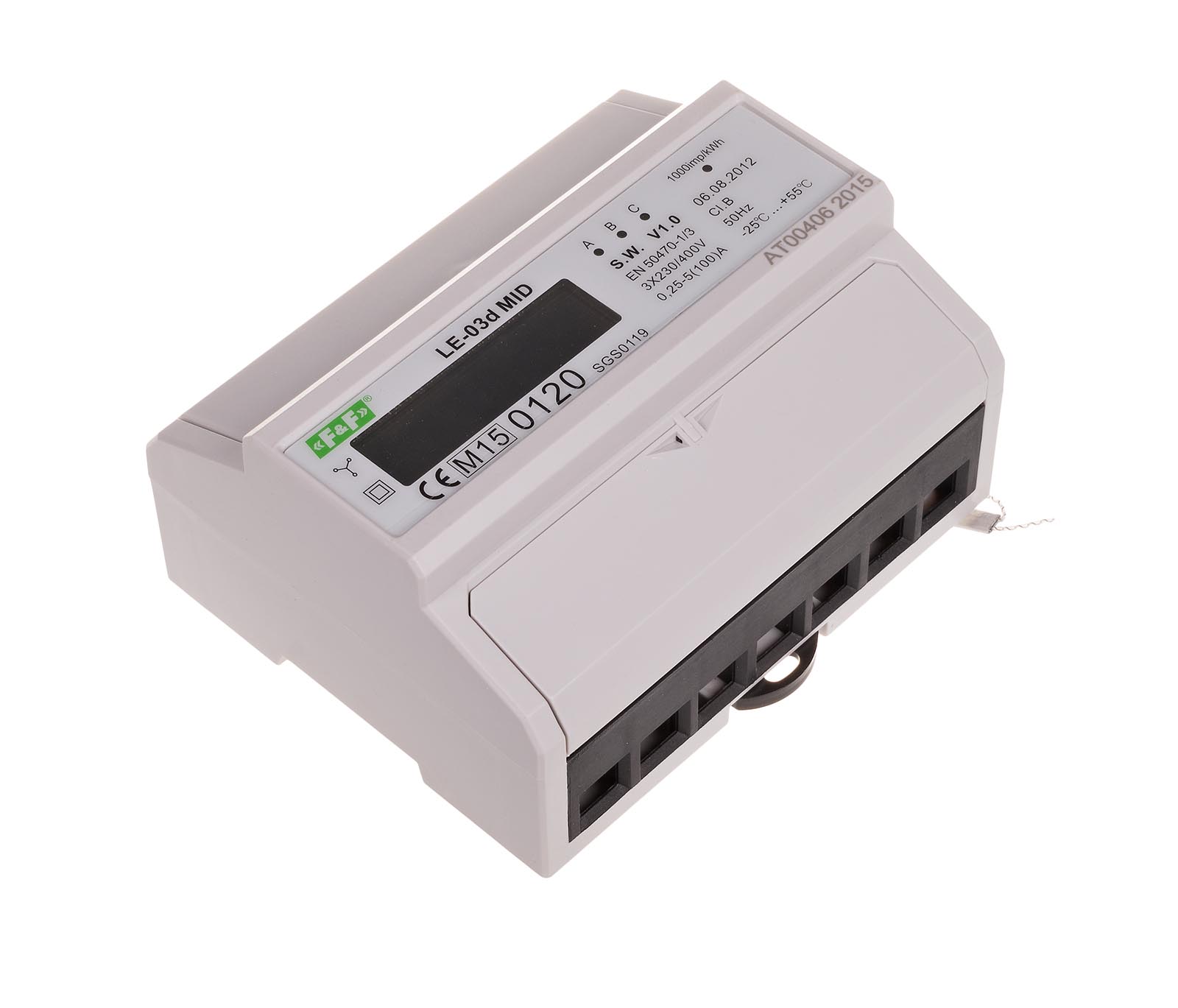

Stromzähler Drehstrom für Hutschiene 100A
EGG Art.Nr.:
1503601
Produktinformationen "Stromzähler Drehstrom für Hutschiene 100A"
Technische Daten
- Installation 4-Leiter
- Nennspannung 3×230/400 V
- Mindestmessstrom 0,04 A
- Basisstrom 3×10 A
- maximale Stromaufnahme 3×100 A
- Spannungsmessbereich 160÷265 V
- Messgenauigkeit (EN50470-1/3) Klasse B
- Nennfrequenz 50 Hz
- Isolationsschutzklasse II Klasse
- Gehäuse PC-Kunststoff+ABS
- Eigenverbrauch des Zählers <10 VA; <2 W
- Bereich der Zähleranzeigen 0÷999999,9 kWh
- Konstante des Zählers 1000 Imp/kWh
- Anzeige der Stromaufnahme
- der Phasen A, B, C 3× rote LED
- Leseanzeige rote LED
Impulsausgang
- Typ offener Kollektor maximale Spannung 27 V DC
- Impulskonstante 1000 Imp/kWh
- Impulsdauer 34÷80 mSek.*
- Betriebstemperatur -25÷55°C
- Anschluss Schraubklemmen 25 mm²
- Abmessungen 7 Modul (122 mm)
- Montage auf DIN-Schiene TH-35
- Schutzart IP20
Technische Daten
| Breite: | 122 mm | Eigenverbrauch: | 2 W | |
|---|---|---|---|---|
| Genauigkeitsklasse: | B | Impulsausgabe: | offener Sammler | |
| Klemmen: | Schraubklemmen 25 | MID Eichung: | 2024 | |
| Montageart: | DIN Schiene | Spannung: | 400 V | |
| Strom: | 100 A | Teilungseinheiten: | 7 | |
| Zählrichtungen: | Einrichtung |
