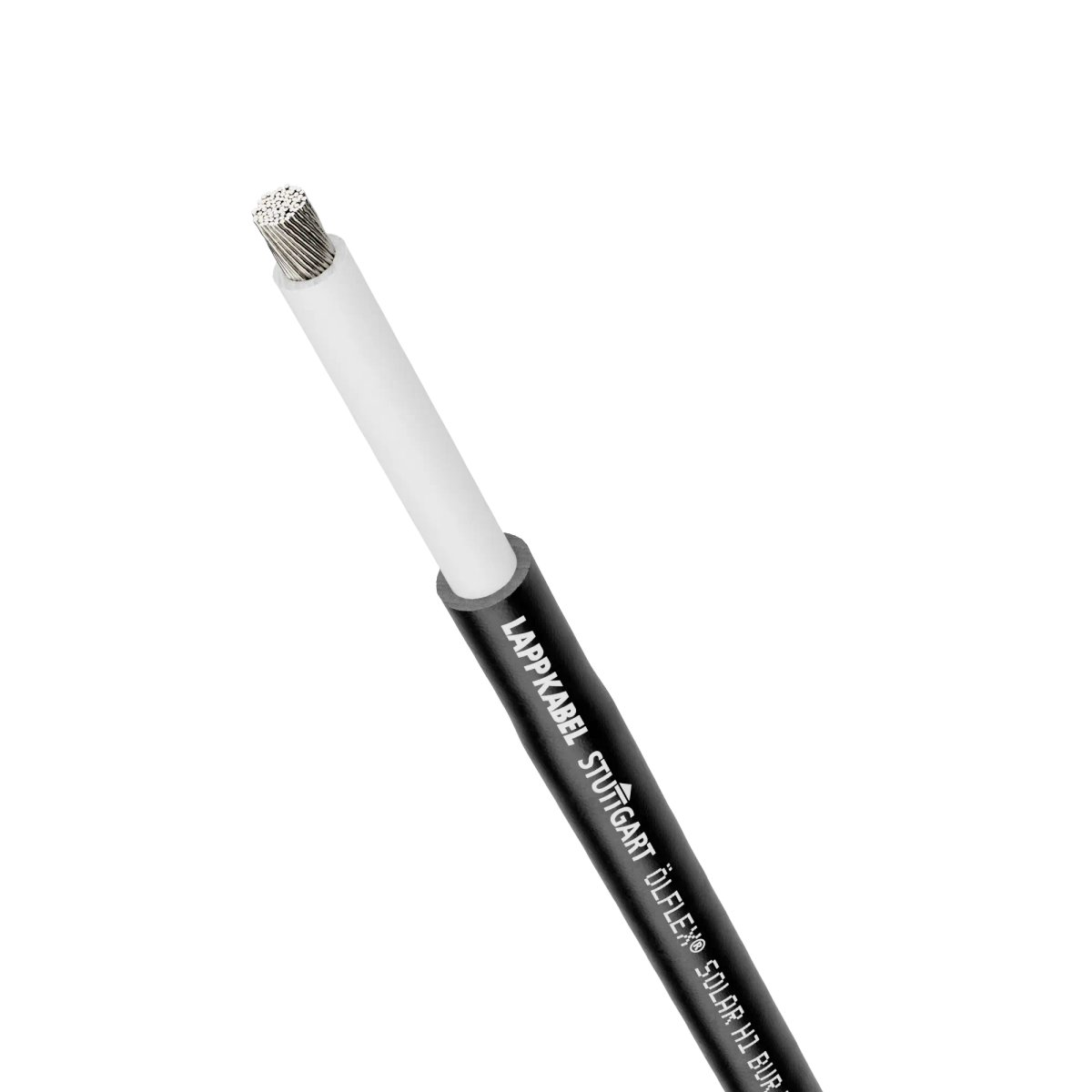

500m Trommel Solarleitung H1Z2Z2-K, 1x6mm², schwarz
Produktinformationen "500m Trommel Solarleitung H1Z2Z2-K, 1x6mm², schwarz"
Allgemeine Informationen
Marke
ÖLFLEX®
Produkttyp
Solarleitung
Kupferzahl
57,6 kg/km
Elektrische Kennwerte
Nennspannung
U0/U: 1 /1 kV AC rms nach IEC
U0/U: 1,5/1,5 kV DC nach IEC
Betriebsspannung (max.)
1,8 kV DC
Prüfspannung
6.5 kV
Strombelastbarkeit nach
EN 50618
HD 60364-5-52
IEC 62930
IEC 60364-5-52
Kurzschlusstemperatur [5s]
250 °C

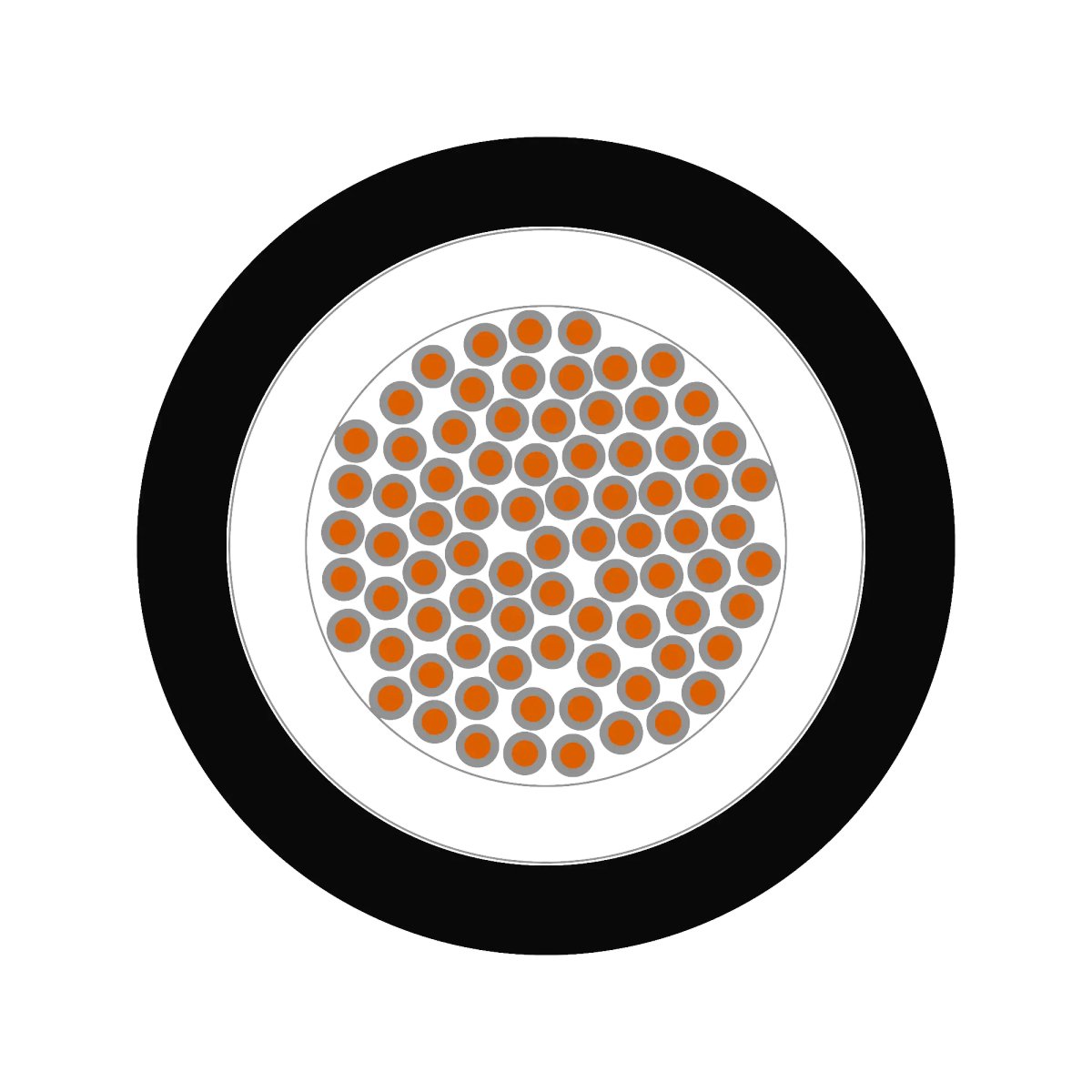

Produktaufbau
Harmonisierte Bauart
H1Z2Z2-K
Leitungsabmessung
1X6
Leiternennquerschnitt (metrisch)
6 mm²
Leitermaterial
verzinntes Kupfer
Leiteraufbau
IEC 60228 Klasse 5: feindrähtig
Einschließlich Schutzleiter
Nein
Anzahl Adern
1
Mit Bewehrung
Nein
Mit Innenmantel
Nein
Nenndurchmesser der Ader
4,4 mm
Min. Aussendurchmesser
5,9 mm
Nennaussendurchmesser
6,2 mm
Max. Aussendurchmesser
6,5 mm
Leitungsform
rund
Grundmaterial der Aderisolation
Vernetztes Polyethylen
Grundmaterial der Aderisolation, Kurzform
XLPE
Isolationsfarbe
weiß
Grundmaterial des Außenmantels
Vernetztes Polyethylen
Grundmaterial des Außenmantels, Kurzform
XLPE
Außenmantelfarbe
schwarz
Produkteigenschaften
Einsatzgebiet
feste Verlegung
flexibel
Freiluft-Hängung
Erdverlegbar
im Kabelgraben
im Schutzrohr
Impact-Resistance Test nach
UL 854
Crushing-Resistance Test nach
UL 854
Minimaler Biegeradius, festverlegt
4 x Außendurchmesser
Minimaler Biegeradius in mm, festverlegt
26 mm
Minimaler Biegeradius, gelegentlich bewegt
15 x Außendurchmesser
Minimaler Biegeradius in mm, gelegentlich bewegt
97,5 mm
Temperatur, fest verlegt
-40 °C bis 120 °C nach IEC
Temperatur, gelegentlich bewegt
-25 °C bis 120 °C nach IEC
Montagetemperatur min.
-25 °C
Temperatur bei Lagerung min.
-40 °C
Temperatur bei Lagerung max.
45 °C
Flammwidrig
Ja
Flammwidrigkeit nach
IEC 60332-1-2
Geringe Rauchgasdichte nach
IEC 61034-2
Korrosivität der Brandgase nach
IEC 60754-2
UV-beständig
Ja
UV-beständig nach
EN 50618
Witterungsbeständig
Ja
Witterungsbeständig nach
EN 50618
Ozonbeständig
Ja
Ozonbeständig nach
EN 50396, Methode B
Chemisch beständig
Ja
Halogenfrei
Ja
Halogenfreiheit nach
EN 50525-1 Anhang B
IEC 60754-1
IEC 60754-2
Ölbeständig
Nein
LABS-frei
Ja
LABS-frei nach
VDMA 24364-B2-L
Wasserbeständig
Ja
Dauerhaft in Wasser eintauchbar
Ja
Dauerhafter Unterwassereinsatz bis
10 m
Für Installationen nach ÖVE R11-1
Nein
Zertifizierungen und Normen
CE gekennzeichnet
Ja
HAR-zertifiziert
Nein
Produktnorm DIN / EN
EN 50618
Produktnorm nach IEC
IEC 62930
TÜV zertifiziert
Ja
CPR Brandklasse
Dca
Flammwidrigkeit nach UN/ECE-R118 getestet
Nein
