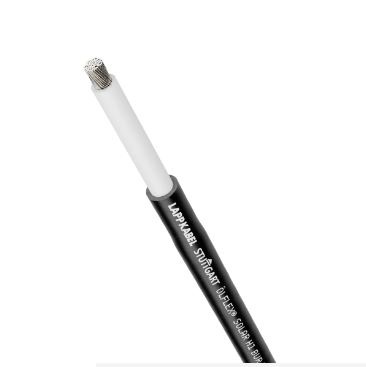

100m Ring Solarleitung H1Z2Z2-K 6mm², sw

Marke

ÖLFLEX®

Produkttyp

Solarleitung

Kupferzahl

57,6 kg/km

Nennspannung

U₀/U: 1 /1 kV AC rms nach IEC
U₀/U: 1,5/1,5 kV DC nach IEC

Betriebsspannung (max.)

1,8 kV DC

Prüfspannung

6.5 kV

Strombelastbarkeit nach

EN 50618
HD 60364-5-52
IEC 62930
IEC 60364-5-52

Kurzschlusstemperatur [5s]

250 °C

Harmonisierte Bauart

H1Z2Z2-K

Leitungsabmessung

1X6

Leiternennquerschnitt (metrisch)

6 mm²

Leitermaterial

verzinntes Kupfer

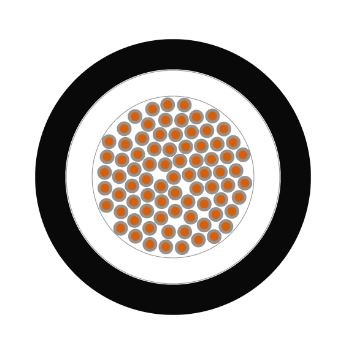

Leiteraufbau

IEC 60228 Klasse 5: feindrähtig

Einschließlich Schutzleiter

Nein

Anzahl Adern

1

Mit Bewehrung

Nein

Mit Innenmantel

Nein

Nenndurchmesser der Ader

4,4 mm

Min. Aussendurchmesser

5,9 mm

Nennaussendurchmesser

6,2 mm

Max. Aussendurchmesser

6,5 mm

Leitungsform

rund

Grundmaterial der Aderisolation

Vernetztes Polyethylen

Grundmaterial der Aderisolation, Kurzform

XLPE

Isolationsfarbe

weiß

Grundmaterial des Außenmantels

Vernetztes Polyethylen

Grundmaterial des Außenmantels, Kurzform

XLPE

Außenmantelfarbe

schwarz

Einsatzgebiet

feste Verlegung
flexibel
Freiluft-Hängung

Erdverlegbar

im Kabelgraben
im Schutzrohr

Impact-Resistance Test nach

UL 854

Crushing-Resistance Test nach

UL 854

Minimaler Biegeradius, festverlegt

4 x Außendurchmesser

Minimaler Biegeradius in mm, festverlegt

26 mm

Minimaler Biegeradius, gelegentlich bewegt

15 x Außendurchmesser

Minimaler Biegeradius in mm, gelegentlich bewegt

97,5 mm

Temperatur, fest verlegt

-40 °C bis 120 °C nach IEC

Temperatur, gelegentlich bewegt

-25 °C bis 120 °C nach IEC

Montagetemperatur min.

-25 °C

Temperatur bei Lagerung min.

-40 °C

Temperatur bei Lagerung max.

45 °C

Flammwidrig

Ja

Flammwidrigkeit nach

IEC 60332-1-2

Geringe Rauchgasdichte nach

IEC 61034-2

Korrosivität der Brandgase nach

IEC 60754-2

UV-beständig

Ja

UV-beständig nach

EN 50618

Witterungsbeständig

Ja

Witterungsbeständig nach

EN 50618

Ozonbeständig

Ja

Ozonbeständig nach

EN 50396, Methode B

Chemisch beständig

Ja

Halogenfrei

Ja

Halogenfreiheit nach

EN 50525-1 Anhang B
IEC 60754-1
IEC 60754-2

Ölbeständig

Nein

LABS-frei

Ja

LABS-frei nach

VDMA 24364-B2-L

Wasserbeständig

Ja

Dauerhaft in Wasser eintauchbar

Ja

Dauerhafter Unterwassereinsatz bis

10 m

Für Installationen nach ÖVE R11-1

Nein

CE gekennzeichnet

Ja

HAR-zertifiziert

Nein

Produktnorm DIN / EN

EN 50618

Produktnorm nach IEC

IEC 62930

TÜV zertifiziert

Ja

CPR Brandklasse

Dca

Flammwidrigkeit nach UN/ECE-R118 getestet

Nein
